オデッセイRB3にTERZOエアロバー（EB100AB/EB108AB）を実際に取り付けた手順です 必要な部品、取り付け位置、注意点、Before/After写真を掲載しています
オデッセイRB3に適合するTERZO エアロバーの型番
オデッセイに、TERZOのエアロバーを装着した記録です
一人で装着することが出来ましたが、二人いたら楽だったな、と思う作業でした 汗
TERZOのエアロバーは、空力抵抗が少なそうな、スタイリッシュなデザインのバーです

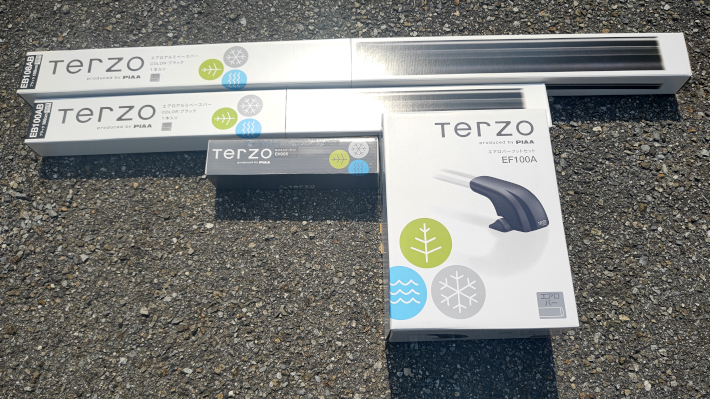

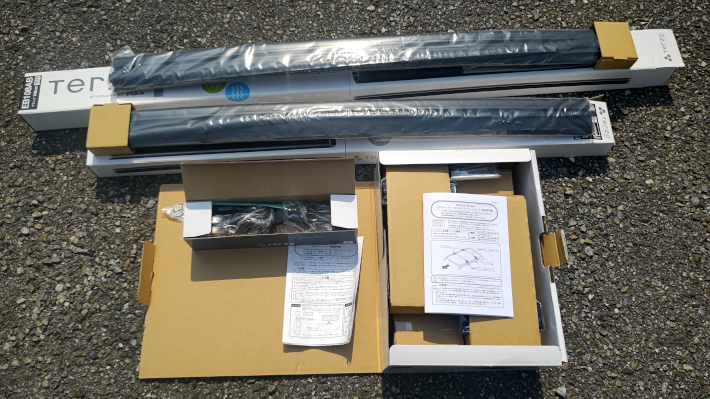

購入したのは、下記の商品です
- EF100A
- EB100AB
- EB108AB
- EH305
車種ごとの適合表は、以下サイトにあります
TERZO エアロバー 取り付け方法

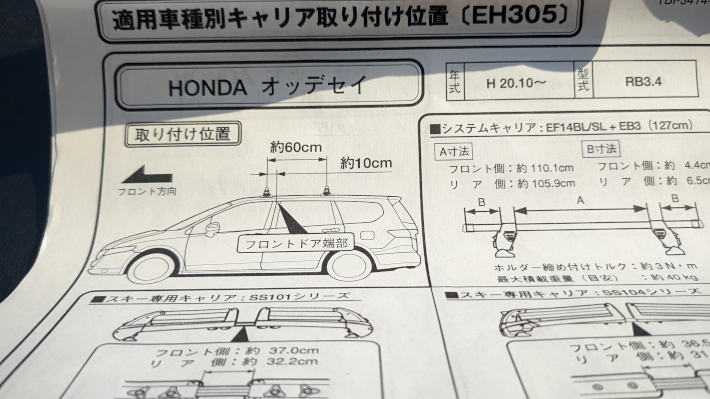

取り扱い説明書
車種ごとの説明があります
取り付け位置も、記載されているので、その通りに作業を行います
バーとフットの仮組付け
バーとフットを、仮組付けします

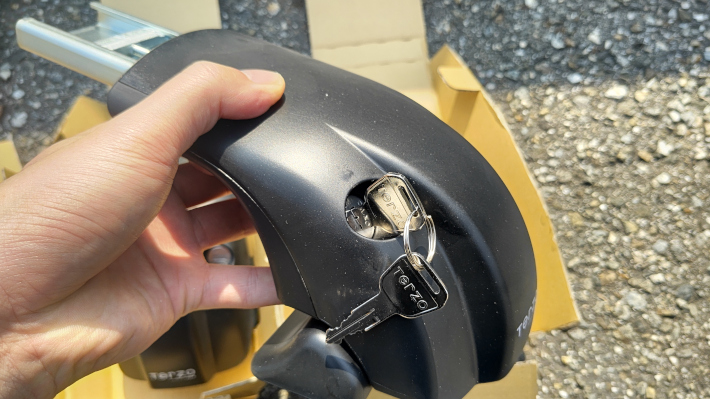

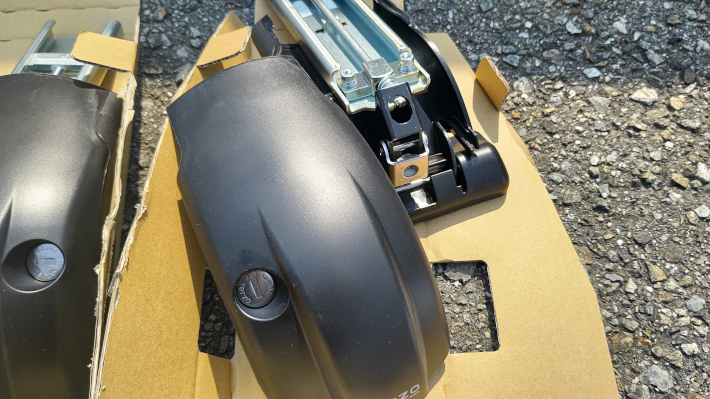

フットのカバーを、鍵を使って開けます

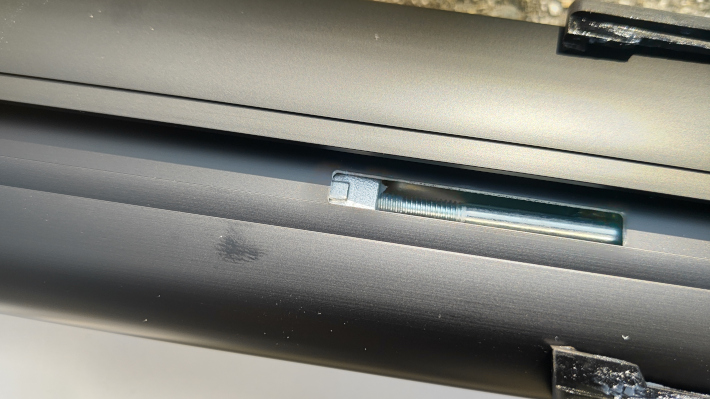

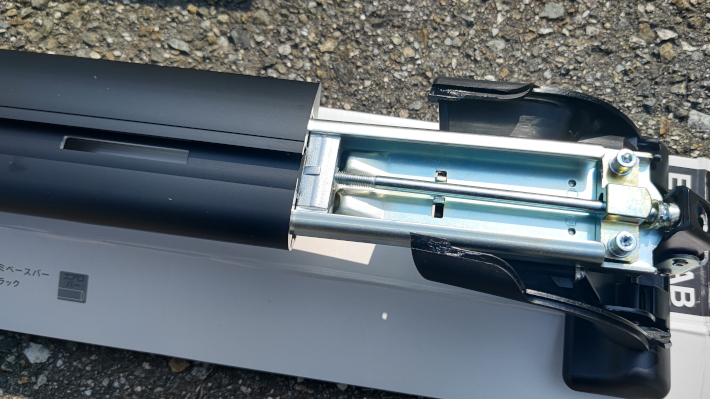

フットを、バーの中に差し込みます
フットとラバーの組付け

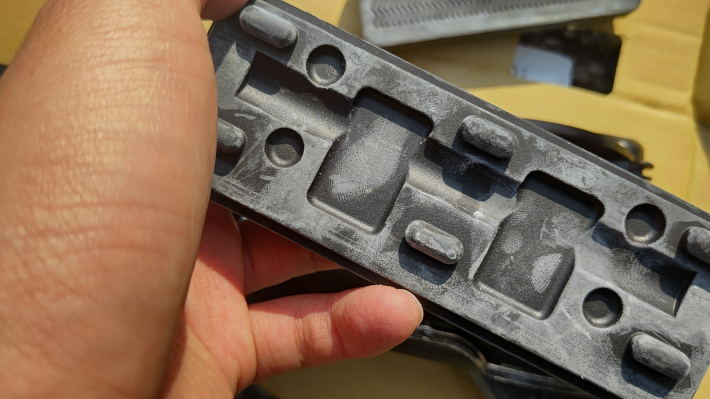

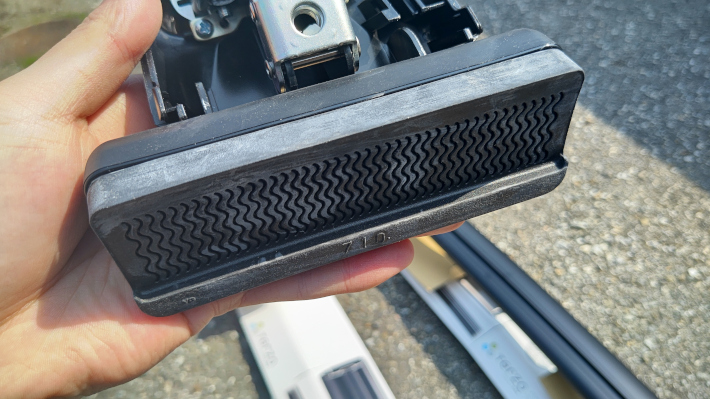

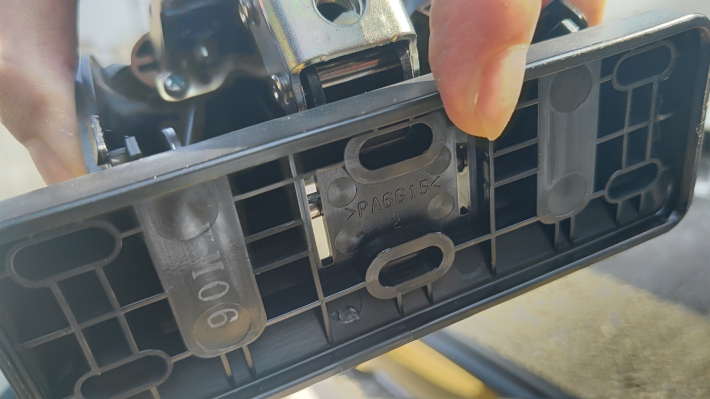

車体天井に接触する部分に、ラバーを取り付けます
フットとラバーの凹凸を合わせるように、差し込みます
[スポンサーリンク]
エアロバーの車体への取り付け方法

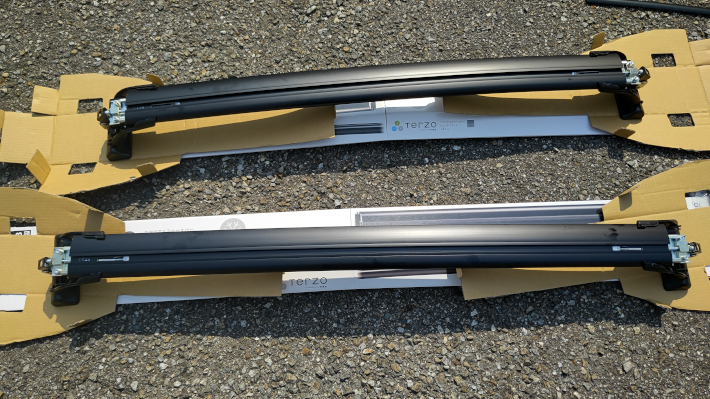

エアロバーとフットが組付けられました
車体に取り付ける準備は、完了です

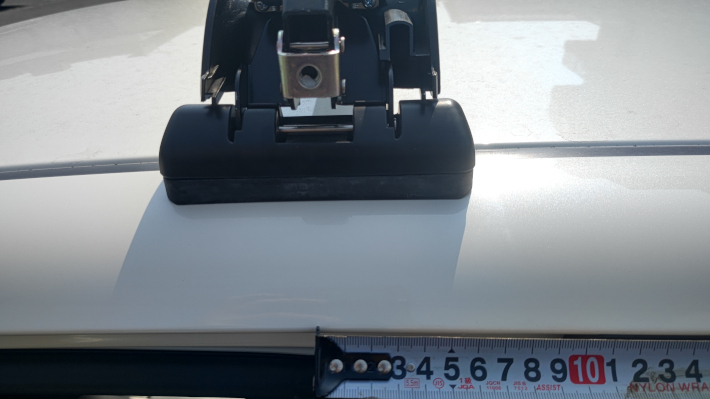

説明書の記載を見て、車体天井の位置を決めます
位置が出せたら、フットのネジを回して、固定していきます
ベースキャリアホルダーをつけて行きます

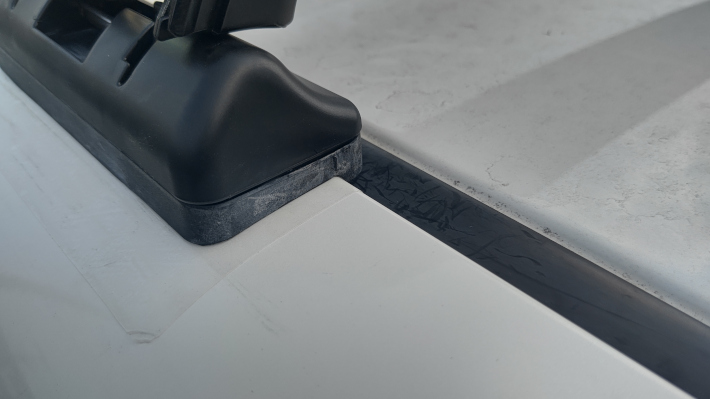

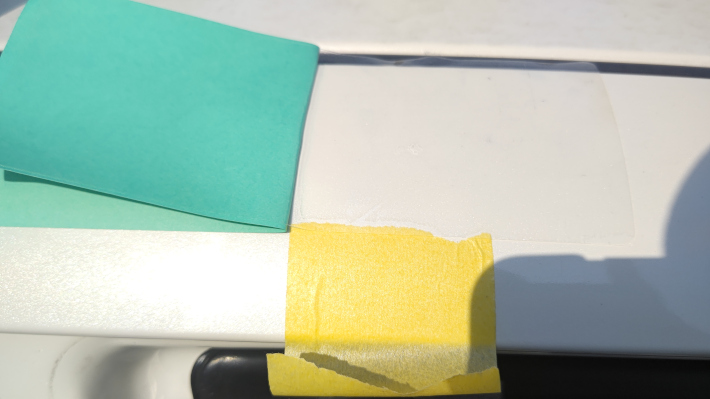

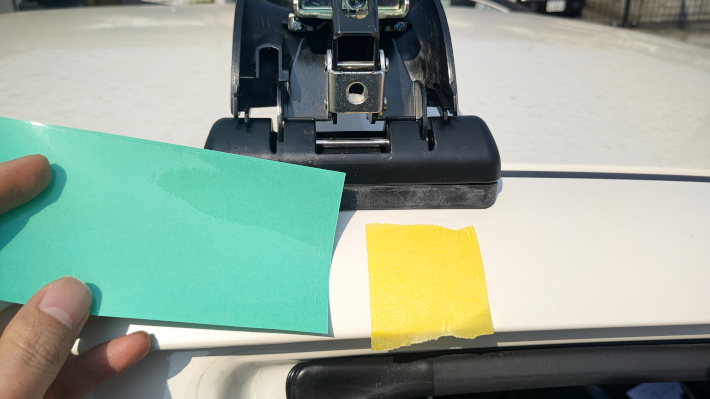

まずは、車体を保護するために、接触箇所にフィルムを貼ります

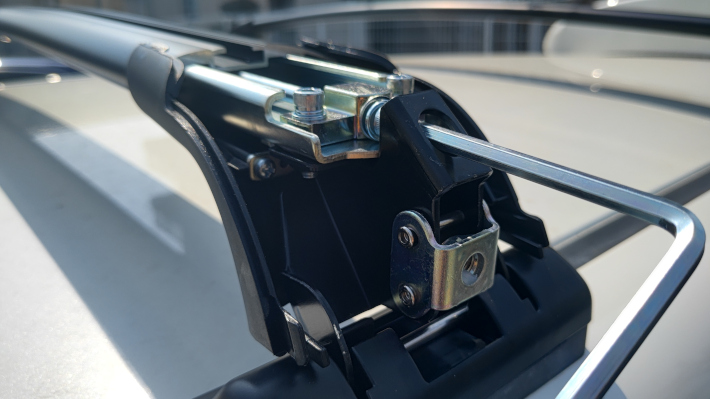

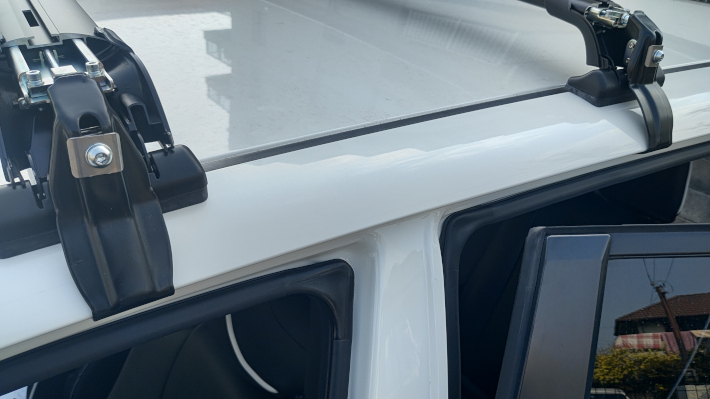

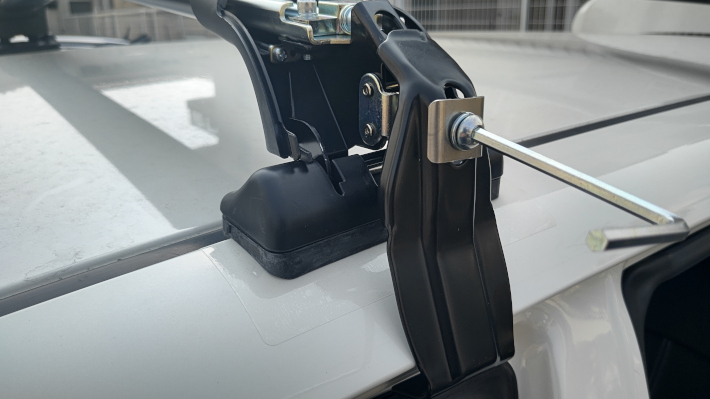

ベースキャリアホルダーを、フットとネジを回して固定していきます
フットを中心に、バー方向と、車体外側方向と両側に引っ張りあうイメージになります

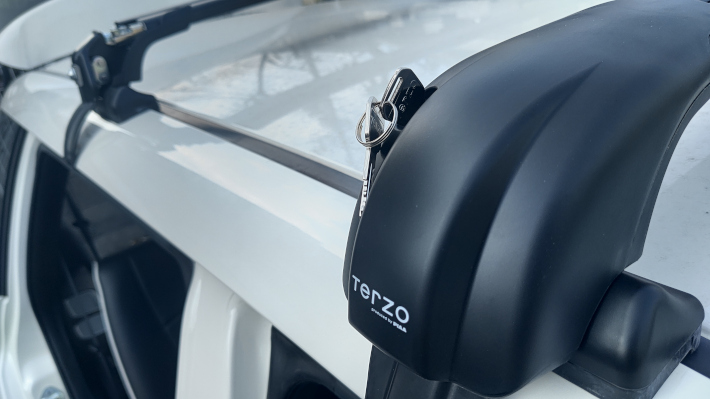

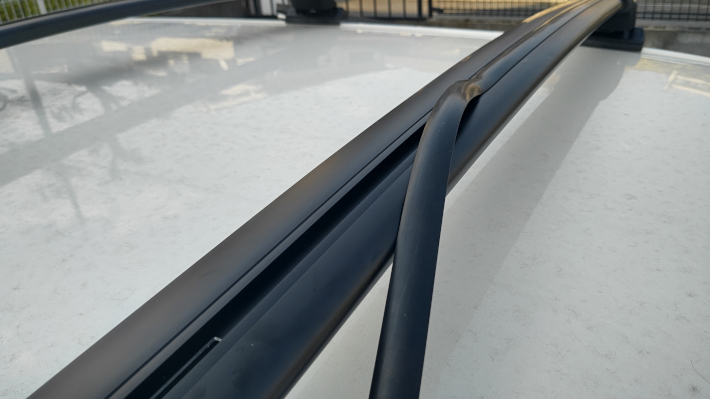

エアロバーの上部のラバーを装着し、フットのカバーを着けると完成です
無事エアロバーを装着出来ました
[スポンサーリンク]
エアロバー 装着イメージ

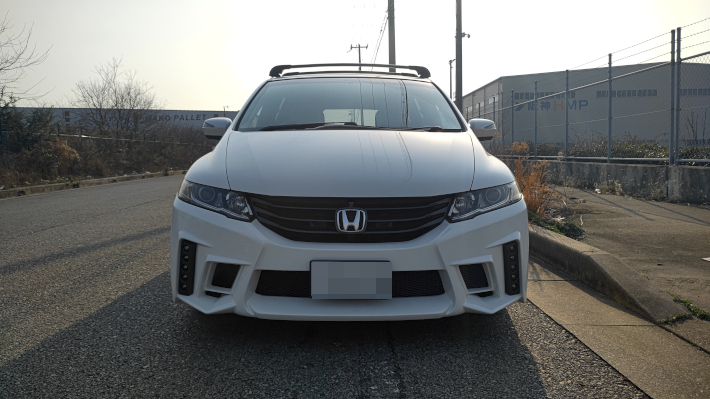

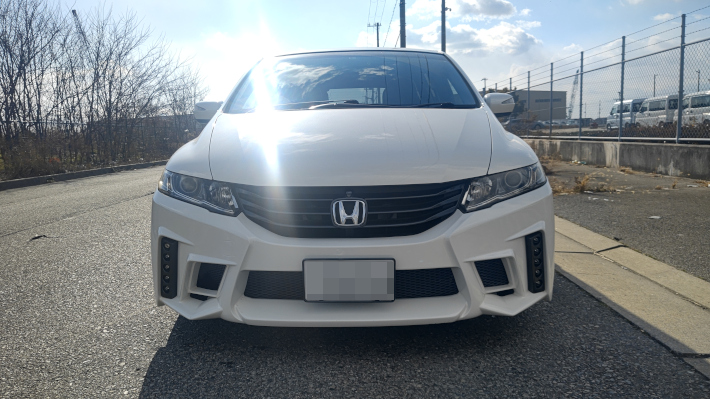

正面
■Before
■After

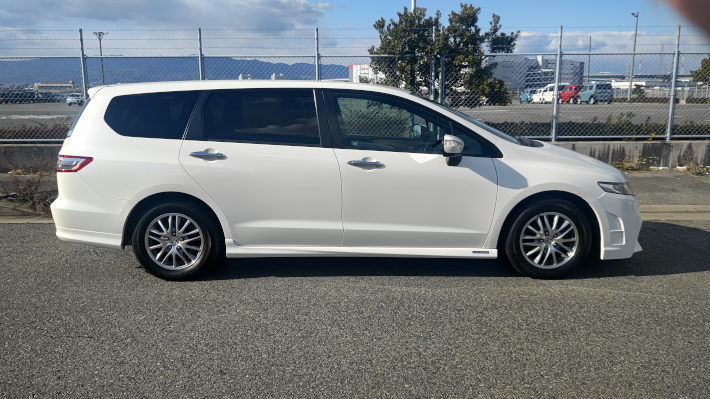

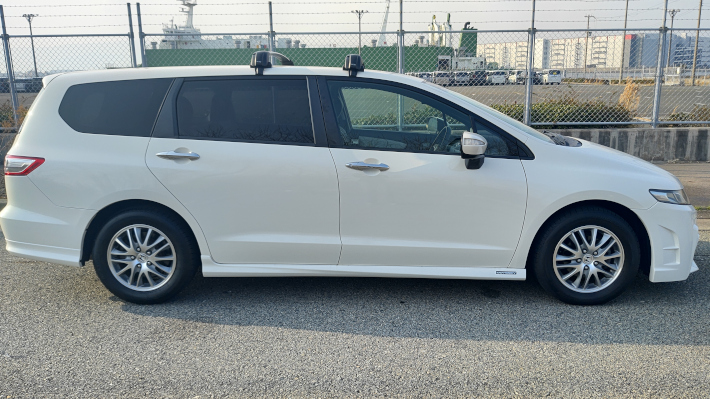

横
■Before
■After

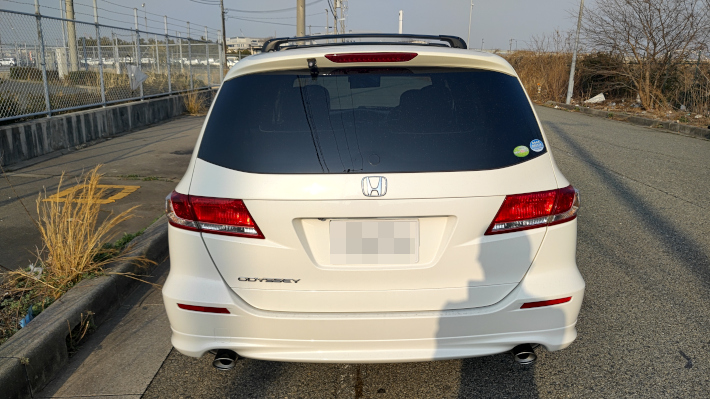

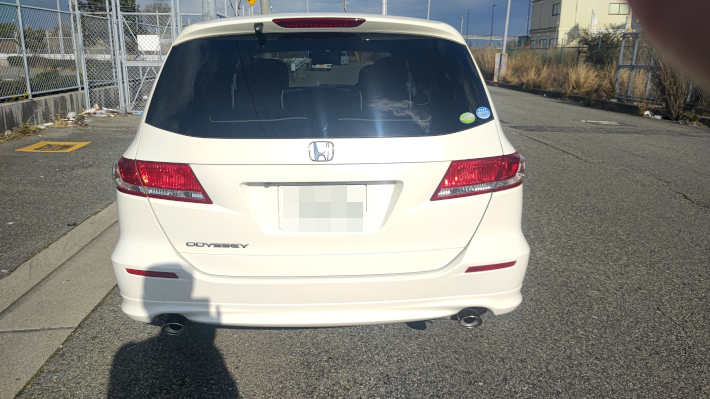

後
■Before
■After

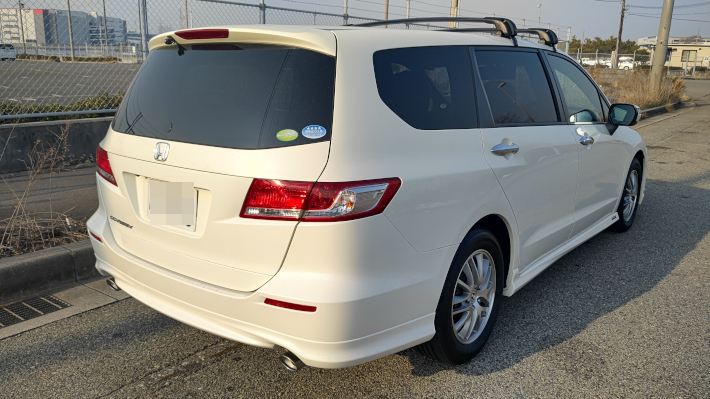

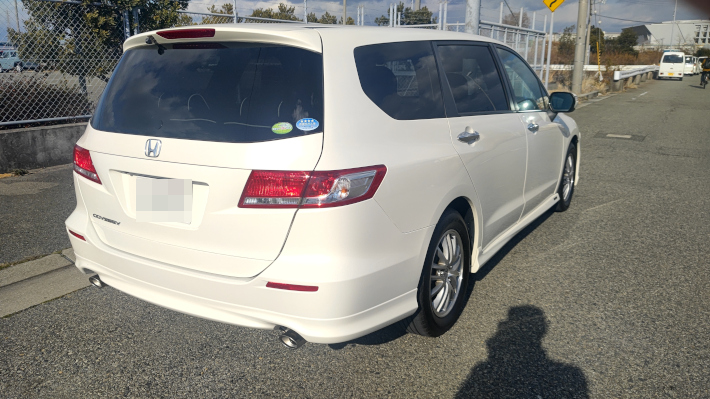

斜め後方
■Before
■After

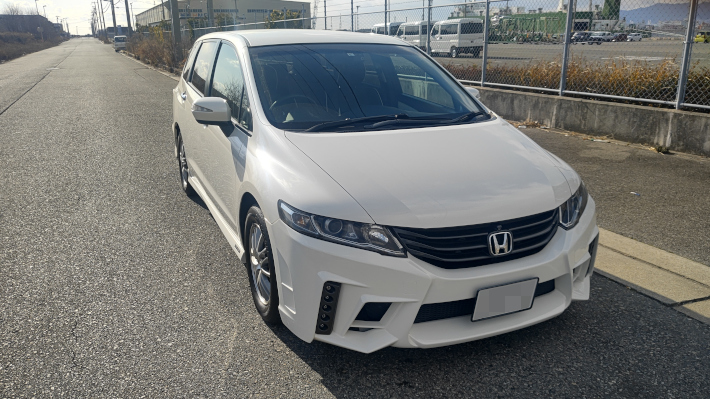

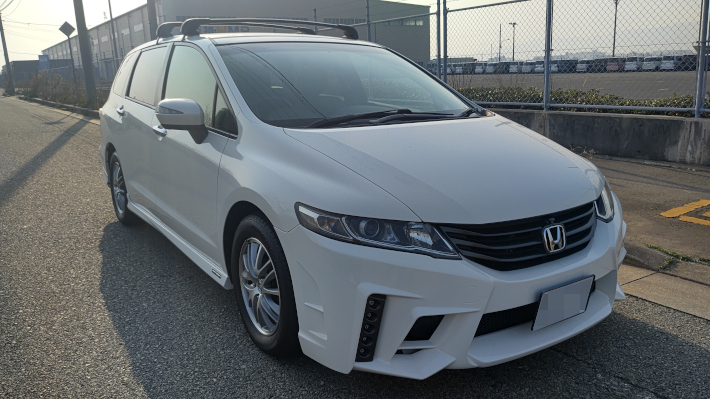

斜め前方
■Before
■After
TERZOエアロバーは空力抵抗が少なくデザイン性が高い用品です
Before/Afterで見た目の変化も大きいです
オデッセイRB3には EB100AB / EB108AB が適合しています
作業は一人でも可能だが、二人いると楽だと思います
