マップランプから電源をヒューズボックス付近に引き込み


キーオープン信号を取得する為に、マップランプから繋いだ配線を、ヒューズボックス付近まで引っ張ります


Aピラーの取り外し方法


マップランプから繋いだ配線を、Aピラーを通して、ヒューズボックス付近まで引っ張ります
まずは、Aピラーを外して行きます

Aピラーを外す為に、Aピラーに重なっている部分のウェザーストリップを外します
あとは、Aピラーはピンで留まっているだけなので、引っ張れば外れます

完全に取り外すには、スピーカーのカプラーを外す必要がありますが、今回は配線を通すだけなのでこれだけでOKです


配線を配線チューブで纏める


配線は、配線チューブで束ねておきます
束ねておくと、配線を通すのも簡単ですし、何よりメンテナンスやその後の別の配線作業の時に楽です
今回はプラスとマイナスの2線なので、3φを使っていきます

バイク触っていた時からなのですが、チューブに配線を通すのが苦手です(笑)
3φに2線がきっちり入るくらいです
1mちょっと入れるのに、10分掛かったと思います・・・( “・ω・゛)

[スポンサーリンク]

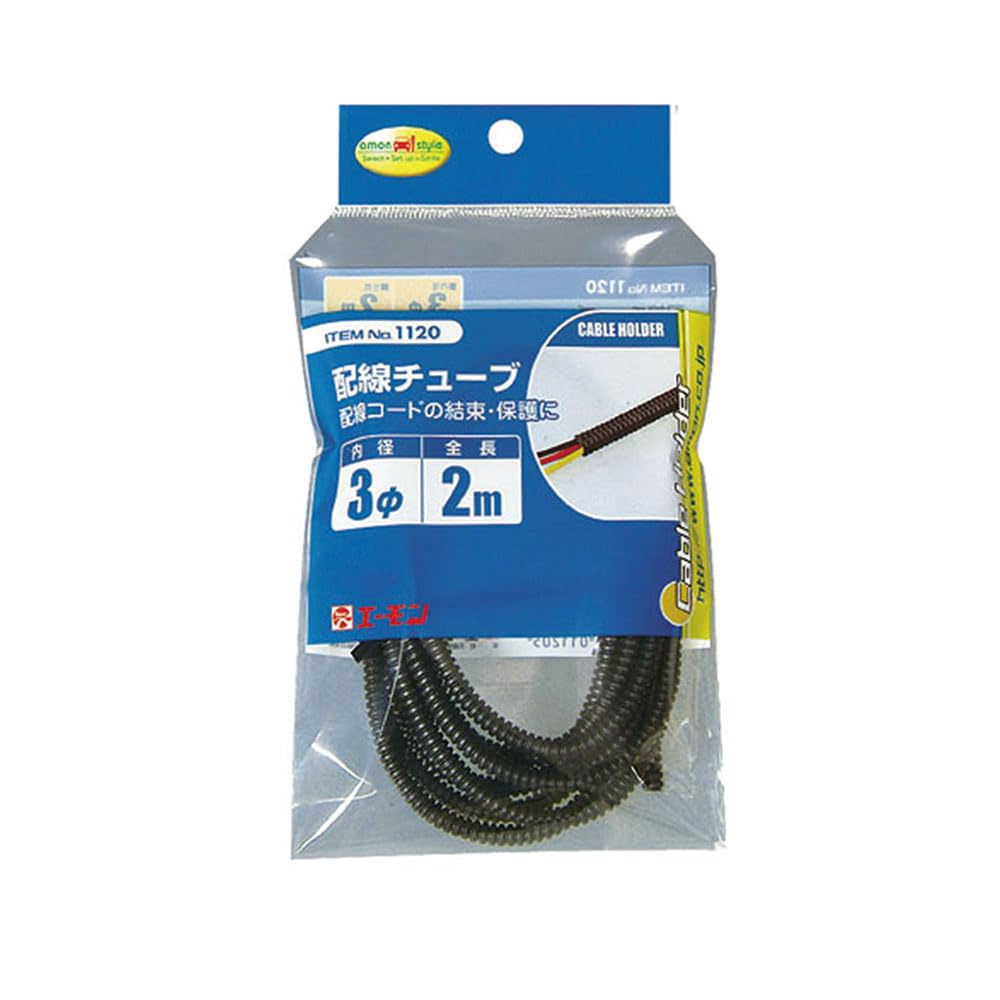

Amazon | エーモン 配線チューブ 3φ 2m 1120 | 車用端子 | 車&バイク
エーモン 配線チューブ 3φ 2m 1120が車用端子ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

ヒューズボックス付近まで配線を引く


マップランプからチューブを通した配線は、天井裏を通して行きます
本当はちゃんと留めたほうがいいのですが、一旦は通すだけでやっていきます
点灯が確認出来た後に、隙間から手を入れて、アルミテープで留めます

Aピラーの中を配線と通して、運転席の足元まで配線を通します
インパネとボディに少し隙間があるので、そこから下へ落としていきました


配線チューブホルダーで固定


運転席まで引いた配線は、配線チューブホルダーで固定します
足元周りは、ペダルが配線に引っ掛かったりすると大変なことになります
チューブホルダーでしっかりと固定します

[スポンサーリンク]

Amazon | 【メール便発送】 配線チューブホルダー 1787 | コネクター | 車&バイク
【メール便発送】 配線チューブホルダー 1787がコネクターストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

[スポンサーリンク]


ミラリードのPlanetStarで光源を作成


PlanetStarのBuleを光源にします
今回は間接照明的なフットライトにしたいと思っています
オートバックスで実物点灯を見て、シリコンチューブで拡散され、LEDの直接の光っぽくないところで決めました

ミラリード(MIRAREED)のPlanetStarは3色が展開されています

[スポンサーリンク]

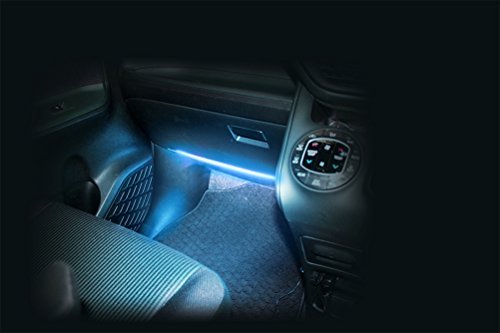

Amazon | ミラリード イルミネーション 面発光LEDシリコンチューブ アクア 汎用 LE-1608 | 車&バイク | 車&バイク
ミラリード イルミネーション 面発光LEDシリコンチューブ アクア 汎用 LE-1608が車&バイクストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。
Amazon | ミラリード イルミネーション 面発光LEDシリコンチューブ ピンク 汎用 LE-1609 | 車&バイク | 車&バイク
ミラリード イルミネーション 面発光LEDシリコンチューブ ピンク 汎用 LE-1609が車&バイクストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

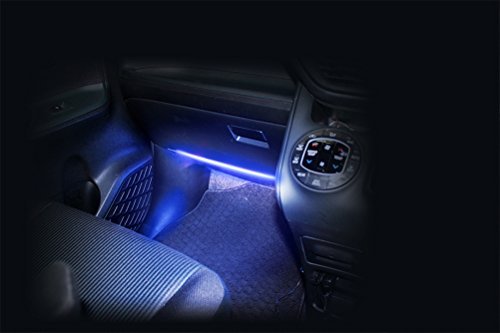

Amazon | ミラリード イルミネーション 面発光LEDシリコンチューブ ブルー 汎用 LE-1607 | 車&バイク | 車&バイク
ミラリード イルミネーション 面発光LEDシリコンチューブ ブルー 汎用 LE-1607が車&バイクストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

PlanetStarのセット内容


中身は、2本セットになっています
シガーソケットから電源を取得する仕様です
固定用のプラスチックと、接続用のコードが入っています


PlanetStarを分解


今回は、全列左右の6シート分を点灯させる予定です
6つ分のシガーソケットの口を作るのは面倒です
なので、直接配線で電源を確保します

と、いうことで、シガーソケット部分を分解していきます
LED用のヒューズと抵抗を確保します

シガーソケット部分の先端は、ねじ形状になっています
回すだけで外れます

道理でこじ開けようとしても開かないわけだ(笑)
シガーソケット電源が、そのままヒューズに繋がっている構造です

先端の部分を外したら真っ二つに分解出来ます
シンプルなスイッチと直結です

あれ抵抗は???r(・x・。)アレ???


長さ加工の為にカットが出来る様に、基盤に搭載されていました
なんの為に、分解してみたのか・・・orz

ちゃんと説明書は読みましょう(笑)

次回これを光源として設置出来る形に、加工をしていきます
