ヒューズボックスから電源確保
電源は、ヒューズボックスから取得していきます
ヒューズ電源
我がRB3のM・エアロパッケージには、電動シートなんて高価なものはない!(・ε・)ムー
ってことで19番の常時電源から取得します
エーモン工業のヒューズ電源を使っていきます
※この記事は最後まで読んでね。失敗してます(笑)
[スポンサーリンク]
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/cocoon-resources/blog-card-cache/18c98519197a180226ac438fd11664f8.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_001.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_002.jpg)
フットライト配線の作成
さ!半田付け!
出来るだけ配線を触るときは、半田付けをします
やはり断線とかしてしまうと、テンション下がりますしね
本当は全て半田付けしたいのですが、家と駐車場が離れているので車内は無理です
コードレスの半田ごてを購入しなければ・・・
[スポンサーリンク]
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/cocoon-resources/blog-card-cache/d9dcbb195313585f965deb4e3fe6d06a.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_003.jpg)
ひたすら回路図の通りに半田付けしていきます
回路は↓の記事の通りです
半田付けしたところは、防水収縮チューブでカバーします
素人作業なので、しっかり留めておくに越したことはありません
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight01_006-160x90.jpg)
[スポンサーリンク]
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/cocoon-resources/blog-card-cache/85458c2c88e6545e3bde0e7118b44a01.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_004.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_005.jpg)

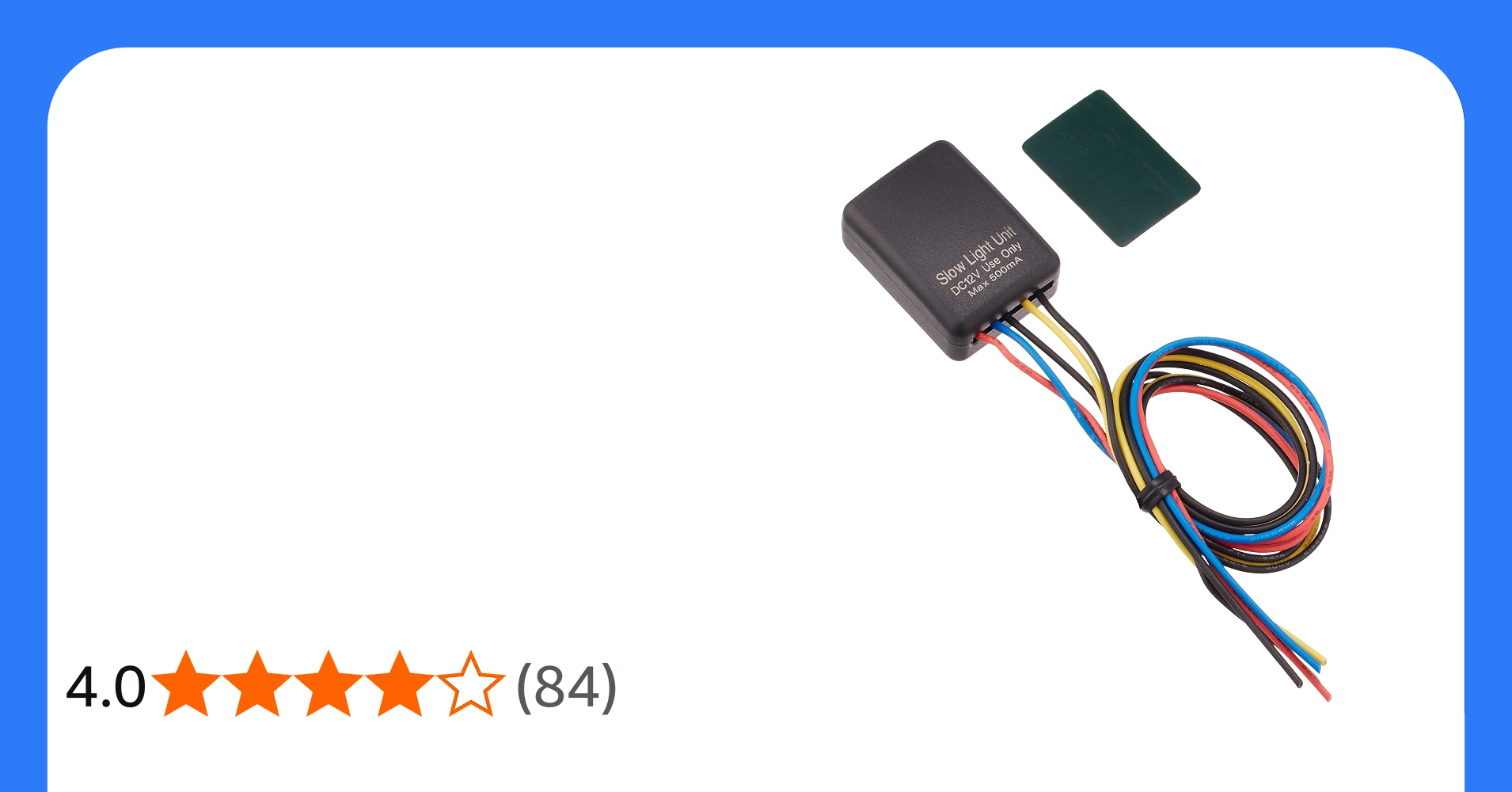

スローライトユニットでじわ~っと点灯!じわ~っと消灯!
フットライトの消灯をじわ~っと消えるようにしたいので、スローライトユニットを使っていきます
LEDの点灯/消灯を、3秒かけて行えるようになります
コンデンサーなのか不明ですが、残光用の常時電源が必要です
今回はリレーと同じく、19番のヒューズから取得します
[スポンサーリンク]
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/cocoon-resources/blog-card-cache/17af9ca9136b723b90efa9dcfbd15edb.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_006-575x1024.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_007.jpg)
消費電力的にPlanetStar3本が限界なので、左右で1つずつ、2つのユニットを使います
設置し易いようにビニールテープで2つをまとめます
設置は両面テープです
両面テープを貼る前にはシッカリ脱脂します
脱脂して貼ることで、粘着力にかなり違いが出てきます
[スポンサーリンク]
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/cocoon-resources/blog-card-cache/2741efad203953e7a0b6c28fc9cf542f.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_008.jpg)
背低ヒューズ電源に修正
最後にRB3のヒューズは、平型ではなく、背低ヒューズなので買いなおして修正!(笑)
[スポンサーリンク]
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/cocoon-resources/blog-card-cache/cdb74a99daa88502c2ef1909ec7e20b1.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_009.jpg)
作成した配線のメイン部分は、これだけです
比較的にシンプルな配線です
配線の取り回しは、通常のハーネスでするつもりなので、光源となるPlanetStarの配線も短くしました
配線の接続には半田付け、収縮チューブ、ビニールテープで巻いています
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_010.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_011.jpg)
[スポンサーリンク]
点灯テスト
配線の作成が完了したので、点灯テストをしていきます
配線接続
マップランプからの信号線もカプラーにして、しっかり接続出来るようにしておきます
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_012.jpg)
アースは、ヒューズボック裏のボルトを使います
テストでは、このボルトが取り外しが簡単なので
設置の時は、写真上部の純正のアースを束ねているボルトを使う予定です
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_013.jpg)
ヒューズ電源を接続

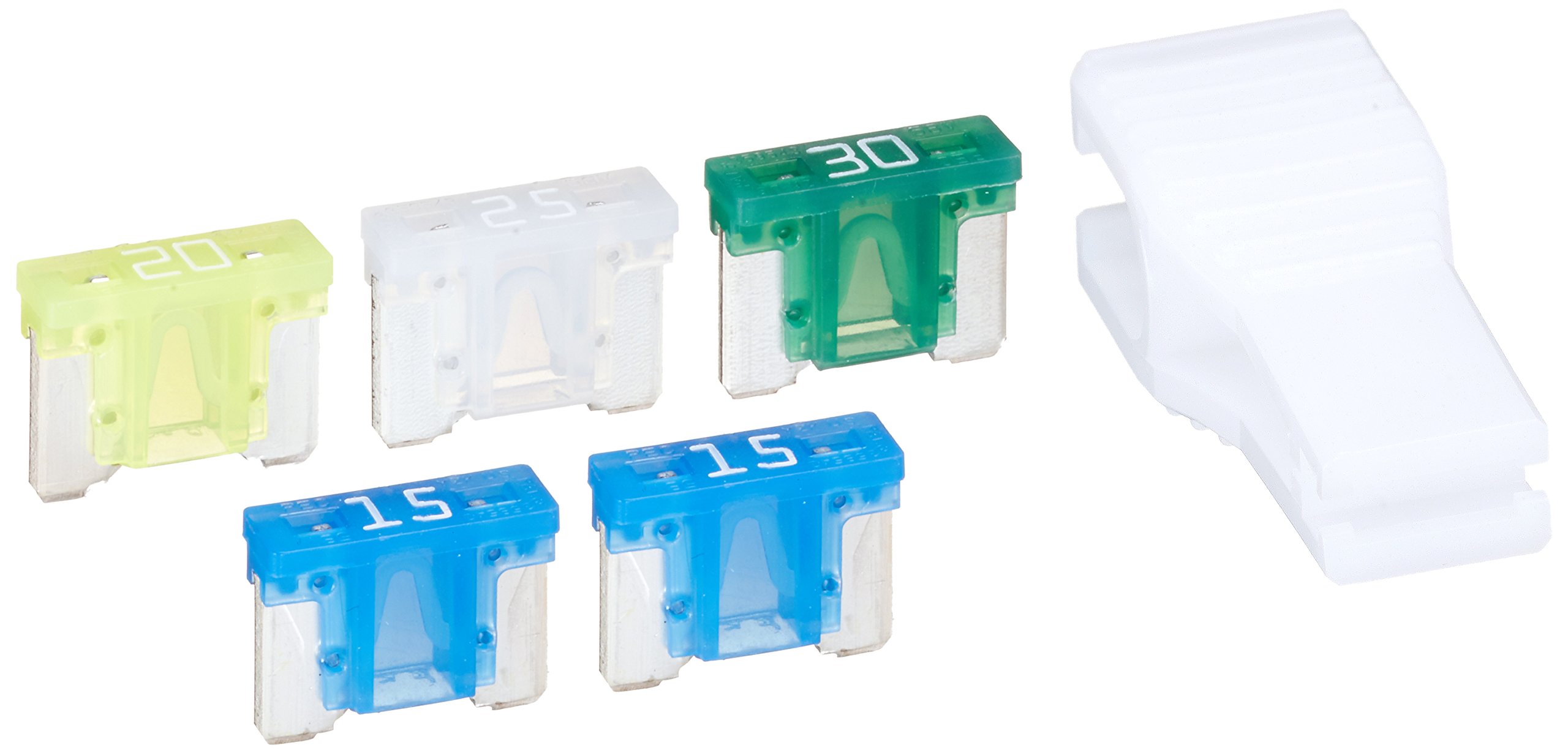

ヒューズの取り外し用に、ヒューズクリップも買って来ました
ヒューズはペンチなどで、挟んで外せますが、バイクと違って、スペースが狭いところで作業なので買って来ました
クリップで、きっちり挟んで引き抜くだけなので、壊れたりする可能性が無く簡単です
そんな高価なものでもないので自分的には満足です^^
[スポンサーリンク]
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/cocoon-resources/blog-card-cache/0bc26354ed92f748a8a4e0acaf99898d.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_014.jpg)
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_015.jpg)
点灯テスト
まずはキーオープンでの点灯確認!無事点灯!
![](https://carandbike.masas-record-storage-container.com/wp-content/uploads/2020/05/footlight03_016.jpg)
お次にスイッチ点灯/消灯も無事動作!
