【オデッセイRB3】フットライト自作して取り付け 其の肆 光源を設置して完成

[スポンサーリンク]


運転席への光源の取り付け方法


運転席へのPlanetStarの設置は、インパネ内側の金属部分に結束バンドで固定します
ドライバーロアパネルがあるので、この位置で間接照明として、足元を照らしてくれます

フットライトのスイッチは、今後ハンドル付近に設置したいと思います
取り急ぎ、今回はドライバーロアパネルの内側に、結束バンドで固定しておきます

[スポンサーリンク]


助手席への光源の取り付け方法


助手席へ光源を設置していきます


運転席から助手席へ配線を引く方法


エーモンの配線ガイドで、運転席側から助手席側に配線を通します
ガイドを使って、センターロアパネルの裏に、配線を通します

[スポンサーリンク]

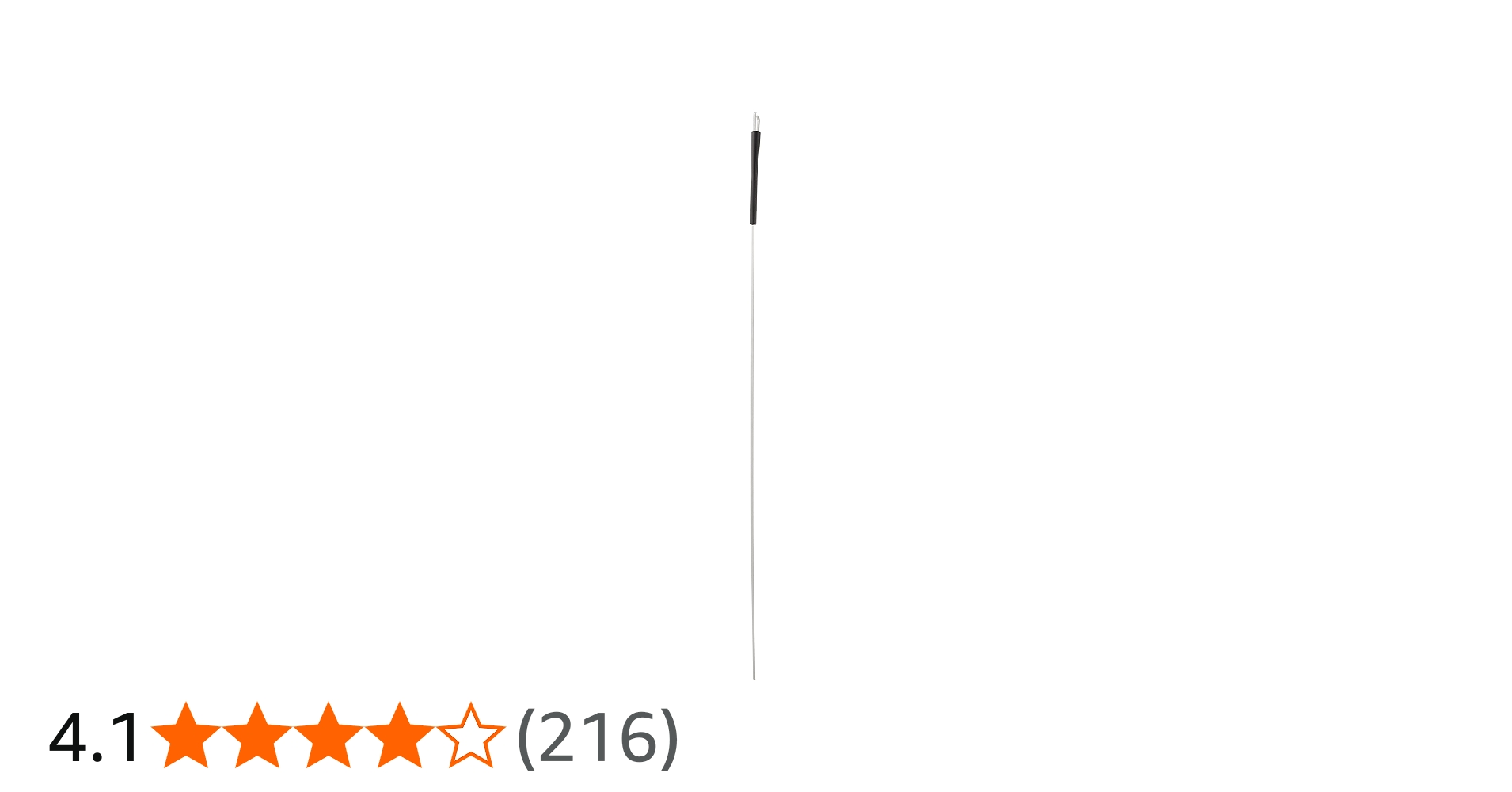

エーモン 配線ガイド 全長450mm 1160
エーモン 配線ガイド 全長450mm 1160が内張りはがし・クリップクランプツールストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

足元周りの配線は、配線チューブホルダーでしっかりと固定します
外れて、べダルや足に引っ掛からないにします

[スポンサーリンク]

Amazon | 【メール便発送】 配線チューブホルダー 1787 | コネクター | 車&バイク
【メール便発送】 配線チューブホルダー 1787がコネクターストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

助手席へ光源を設置


助手席へは、足元の内装に穴を開けて、結束バンドで固定します

グローブボックス下の見えない場所に設置して、間接照明にします
配線は、エアコンフィルター付近の他の配線と合わせ、結束バンドで固定いました

[スポンサーリンク]


2列目シートへの光源の取り付け方法


2列目シートへ光源を設置していきます


取り付けステーの作成


2列目シートの光源は、運転席や助手席のシート下に留めても良かったです
但し、シートカバーを掛けていることと、シートの前後の際に配線が動く必要があるので、今回は採用しません

アルミステーと金具で、PlanetStarの取り付けステーを作成します
金具とアルミステーを組み合わせ、アルミ部分にPlanetステーを取り付けます


運転席と助手席のシートレールカバーの取り外し方法


運転席、助手席のシートレールのカバーに、作成したステーをビスで固定します
シートレールカバーは、爪で固定されているだけなので、左右に引っ張れば外れます
カバーの前方に固定し、普段はシート下に位置して、間接照明となるようにしています


2列目シート用の光源用の配線


2列目シート用の光源の電源は、ステップパネルの下を通します
ステップパネルは、ピンと爪で留まっているだけなので、引っ張れば外れます
この下を、2列目用の電源と、この後取り付ける3列目用の電源を通します
引いた電源線と、PlanetStarのカプラーを繋いで、2列目シートの光源の設置は完了です

[スポンサーリンク]


3列目シートへの光源の取り付け方法


3列目シートへ光源を設置していきます


取り付けステーの作成


2列目シートと同じように、3列目も取り付けステーをアルミ材と金具で作成します


2列目シートレールカバーの取り外し方法


3列目のシートレールのカバーも、2列目同様に外側に引っ張りながら上方向に引くと外れます
爪の形状は、こうなっています


3列目シート用の光源用の配線


まずは、運転席から2列目シート横まで、配線を通します
Bピラー下の内装の中に、配線を通します
Bピラー下の内装は、前後のウェザートリップを外した後、シート側に引っ張れば外れます

3列目の配線は、2列目シートのシートレールカバー内を通します
2列目のシートレールカバーも爪で固定されているだけで、引っ張れば外れます

3列目の光源はシート下に設置出来ず、こんな感じで丸見えです
2列目下の空間の横幅が光源の長さより短いので、進行方向にしか設置出来なかったです
このままにするか、改良するかはまた、考えます

[スポンサーリンク]


フットライトの設置完了


PlanetStarを光源として、下記の動作をするフットライトが完成しました
・キーオープンで点灯
・キーONで消灯
・スイッチでも点灯/消灯可能

シートレールのカバー等、内装の外し方を知ることが出来ました
3列目の光源の設置方法等、課題はあるので、いつか対応したいと思います
